Så fungerar svarta lådan i flygplan

Svarta lådan, eller färdskrivaren som är den korrekta tekniska benämningen, är en av flygets viktigaste komponenter för att utreda olyckor och förbättra flygsäkerheten. Trots namnet är den i verkligheten klarorange med reflexdetaljer för att lätt kunna lokaliseras bland vrakdelar. Den så kallade svarta lådan består egentligen av två separata enheter: Cockpit Voice Recorder (CVR) som spelar in ljud och samtal i cockpit, och Flight Data Recorder (FDR) som registrerar tekniska parametrar från flygplanet. Färdskrivaren uppfanns på 1950-talet av australiensaren David Warren och blev obligatorisk i kommersiella flygplan under 1960-talet. Moderna färdskrivare tål en kollisionskraft på 3 400 g, temperaturer upp till 1 100 °C i minst 30 minuter och vattentryck på 6 000 meters djup. I Sverige utreds flygolyckor av Statens haverikommission (SHK), som grundades 1 juli 1978. Det här är hela genomgången av svarta lådan: hur den fungerar, historien bakom, de mest kända flygolyckorna där den avslöjat sanningen, och de fall där den svikit. Det inkluderar aktuell information om MH370-sökningen som avslutades i januari 2026 och Jeju Air-utredningen.

Vad är den svarta lådan?

Den svarta lådan är ett vardagligt namn på flygplanets färdskrivare, vars korrekta tekniska benämning är flight recorder. Den är oumbärlig för att förstå vad som gått fel när ett flygplan kraschar eller råkar ut för ett allvarligt tillbud. Trots namnet ”svart låda” är enheten i verkligheten målad i en klarorange färg (ibland kallad ”international orange”) med reflekterande tejp, just för att den ska vara lätt att hitta bland vrakdelar efter en olycka.

Den svarta lådan består egentligen av två separata enheter som arbetar tillsammans. Cockpit Voice Recorder (CVR) spelar in ljud och samtal i cockpit, medan Flight Data Recorder (FDR) registrerar tekniska och operativa data från flygplanet. Tillsammans ger de haverikommissioner möjlighet att rekonstruera exakt vad som hände under en flygnings sista minuter. För djupare förståelse av flygplanens teknik i allmänhet finns Monc:s artikel om flygplan och deras historia.

Varför kallas den svart när den är orange?

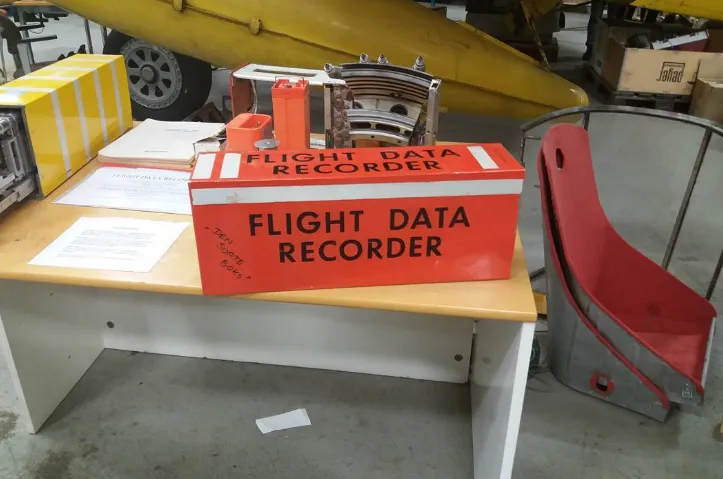

Namnet ”svart låda” är vilseledande eftersom färdskrivaren i verkligheten är klarorange. Det finns flera teorier om varför benämningen uppstod. Den vanligaste förklaringen är att termen kommer från ingenjörsvärlden, där en ”black box” betecknar en enhet vars inre processer är ”osynliga” eller okända, där man bara ser indata och utdata. En annan teori är att tidiga färdskrivare hade mörka höljen, eller att de inre fotografiska remsorna måste hanteras i mörker. Oavsett ursprung har namnet fastnat trots att den moderna färgen är allt annat än svart.

Den orange färgen är noga vald för att synas tydligt bland vrakdelar och i vatten. Höljet är dessutom konstruerat för att vara motståndskraftigt mot brand, vattentryck och frätande ämnen som flygbränsle och hydrauloljor. Detta säkerställer att den inspelade datan överlever även i de mest extrema kraschscenarier.

Hur fungerar Flight Data Recorder (FDR)?

Flight Data Recorder (FDR) samlar och lagrar data om flygplanets tekniska och operativa tillstånd. Medan tidiga färdskrivare på 1950- och 60-talet bara registrerade fem grundläggande parametrar, kan moderna FDR:er samla in över 1 000 olika parametrar. Dessa inkluderar höjd, hastighet, kurs, bränslenivåer, motorprestanda, kontrollrodrens positioner, landställens status, autopilotinställningar och mycket mer. Datan lagras på minneskretsar (tidigare magnetband) i den krockskyddade enheten.

Dessa data hjälper haverikommissioner att rekonstruera exakt vad som skett under flygningens kritiska skeden. Genom att kombinera FDR-data med ljudet från CVR kan utredare bygga en detaljerad bild av händelseförloppet sekund för sekund. Modern FDR-teknik gör det möjligt att skapa animerade rekonstruktioner av flygplanets rörelser, vilket är ovärderligt för att förstå komplexa olycksförlopp. För djupare information om svensk flygteknik finns Monc:s artikel om svenska stridsflygplan genom tiderna.

Vad gör Cockpit Voice Recorder (CVR)?

Cockpit Voice Recorder (CVR) spelar in ljud och samtal i cockpit, inklusive piloternas konversationer, ljudsignaler från instrument, bakgrundsljud från motorer, radiokommunikation och larm som aktiveras vid problem. Dessa inspelningar gör det möjligt för utredarna att förstå piloternas beslut, deras psykologiska tillstånd och eventuella missförstånd eller kommunikationsproblem som kan ha bidragit till en olycka.

Traditionellt registrerade CVR cirka två timmars ljud kontinuerligt och skrev sedan över äldre inspelningar i en loop. Efter flera olyckor där tvåtimmarsgränsen var otillräcklig har nyare regelverk (bland annat från EASA) infört krav på 25 timmars inspelningstid för nya flygplan. Vid en olycka skyddas och bevaras automatiskt den senaste inspelningen. En vanlig missuppfattning är att piloter kan radera CVR-inspelningarna, men detta är i praktiken omöjligt för att garantera utredningens integritet.

Hur tålig är en svart låda?

En svart låda är konstruerad för att klara extrema påfrestningar, och dess robusthet regleras av internationella standarder (främst EUROCAE ED-112 och motsvarande amerikanska normer). Den krockskyddade minnesenheten i kärnan är det som faktiskt måste överleva, och kraven på denna är imponerande. Färdskrivaren måste klara en mängd extrema scenarier för att garantera att data överlever även en katastrofal krasch.

Efter flera stora flygkatastrofer de senaste decennierna har kraven på tålighet ständigt skärpts för att säkerställa att data överlever i princip alla tänkbara scenarier. Tillverkarna utsätter färdskrivarna för verkliga tester där de skjuts in i väggar, bränns och sänks i djupt vatten för att verifiera att de uppfyller standarderna.

Hur hittas en svart låda efter en olycka?

Varje svart låda är utrustad med en Underwater Locator Beacon (ULB), en så kallad ”pinger” som automatiskt aktiveras vid kontakt med vatten. Den skickar då ut ultraljudspulser (37,5 kHz) med jämna mellanrum som kan lokaliseras av särskilda sökteam med hydrofoner. Batterierna i en ULB håller vanligtvis minst 30 dagar, vilket är avgörande vid olyckor som sker över hav. Efter Air France 447-olyckan 2009, då det tog nästan två år att hitta färdskrivaren, höjdes kraven så att vissa ULB:er nu håller upp till 90 dagar.

Vid olyckor på land används visuella sökinsatser, metalldetektorer och ibland drönare eller helikoptrar för att lokalisera lådan. Trots ULB-tekniken kan sökandet vara extremt svårt vid havsolyckor på stora djup, vilket fallet med MH370 tydligt visat. Detta har lett till diskussioner om realtidsöverföring av flygdata via satellit för att undvika att kritisk information försvinner med flygplanet.

Historien bakom den svarta lådan: David Warren

Idén att registrera flygplansdata är inte ny. Redan på 1930-talet fanns enkla enheter som registrerade höjd och fart, men de gav ytterst begränsad information. Det var australiensaren David Warren som på 1950-talet utvecklade den första moderna färdskrivaren som kombinerade både ljudinspelning och dataregistrering. Warren drevs delvis av ett personligt motiv: han förlorade sin egen far i en flygolycka 1934 (kraschen med De Havilland DH.86 Miss Hobart över Bass Strait).

Warrens innovation, kallad ”ARL Flight Memory Unit”, möttes först med skepticism från flygindustrin och myndigheter, bland annat med argumentet att inspelning av piloternas röster kränkte deras integritet. Idén accepterades dock så småningom världen över efter flera tragiska olyckor där orsakerna förblev oklara. Under 1960-talet blev svarta lådor obligatoriska i kommersiella flygplan, och idag är de ett krav i praktiskt taget all kommersiell luftfart globalt.

Kända flygolyckor där svarta lådan avslöjade sanningen

Genom åren har den svarta lådan spelat en avgörande roll i att lösa mysterier bakom flera stora flygkatastrofer. Genom att analysera inspelad flygdata och ljud från cockpit har utredare kunnat förstå vad som gick fel och driva igenom viktiga säkerhetsförbättringar. Här är några av de mest betydelsefulla olyckorna.

Air France Flight 447 (2009)

Air France Flight 447 störtade i Atlanten den 1 juni 2009 på väg från Rio de Janeiro till Paris, med 228 omkomna. Det tog nästan två år att hitta vraket och färdskrivaren på 3 900 meters djup. När datan analyserades avslöjades att isbildning i pitotrören gjort att hastighetsmätarna gav felaktiga värden. Detta ledde till att autopiloten kopplade ur, och piloterna missförstod situationen och styrde planet i en stigning tills det stallade och föll mot havet. Enligt den franska haverikommissionen BEA:s slutrapport ledde olyckan till stora förändringar i pilotutbildning kring överstegring och förbättrad design av hastighetsmätare.

Japan Airlines Flight 123 (1985)

Japan Airlines Flight 123 är en av de dödligaste enskilda flygolyckorna i historien med 520 omkomna. Efter start från Tokyo brast flygplanets bakre tryckskott på grund av en tidigare felaktig reparation av Boeing. Tryckutjämningen förstörde den vertikala stabilisatorn och slog ut alla hydraulsystem, vilket gjorde planet nästan omöjligt att styra. Färdskrivaren bidrog till att fastställa händelseförloppet, vilket ledde till skärpta regler för flygplansunderhåll och reparationer samt stärkta inspektioner av kritiska konstruktioner.

United Airlines Flight 232 (1989)

United Airlines Flight 232 visar den positiva sidan av svarta lådans data. Ett fläktblad i den bakre motorn sprack, vilket slog ut alla tre hydraulsystem och gjorde planet i princip osstyrbart. Trots detta lyckades besättningen genom enastående samarbete och improvisation (de styrde med hjälp av motorkraften) få planet att nödlanda i Sioux City. Av 296 ombord överlevde 185. Färdskrivaren bekräftade att besättningen gjorde allt mänskligt möjligt, vilket ledde till nya utbildningsprogram (Crew Resource Management) om hur besättningar hanterar extrema nödsituationer.

Turkish Airlines Flight 981 (1974)

Turkish Airlines Flight 981 kraschade utanför Paris efter att en lastdörr öppnades under flygning, vilket ledde till explosiv tryckförlust som skadade kontrollkablarna. Alla 346 ombord omkom. Utredningen, där färdskrivaren var central, visade en designbrist i lastdörrens låsmekanism på DC-10. Detta ledde till omedelbara designförändringar av lastdörrarna på liknande flygplan globalt.

Miraklet i Gottröra: svensk flygsäkerhetshistoria

Sverige har sin egen berömda flyghändelse där färdskrivaren spelade en central roll: Gottröra-haveriet den 27 december 1991. SAS Flight SK751, en McDonnell Douglas MD-81 kallad ”Dana Viking”, startade från Stockholm-Arlanda med 129 personer ombord (123 passagerare och 6 besättning). Strax efter start sögs klaris som lossnat från vingarna in i båda motorerna, som skadades och förlorade kraften. Befälhavaren Stefan Rasmussen och besättningen lyckades genomföra en nödlandning på ett fält vid Gottröra norr om Stockholm.

Det anmärkningsvärda var att samtliga 129 ombord överlevde, vilket gav händelsen namnet ”Miraklet i Gottröra”. Statens haverikommission (SHK) analyserade färdskrivaren och fastställde att haveriet orsakades av att SAS instruktioner och procedurer var otillräckliga för att säkerställa att klaris avlägsnades från vingarna före start. SHK lämnade 15 rekommendationer som ledde till förbättrade rutiner för avisning, samt utvecklingen av automatiska system som varnar för motorproblem. För djupare information om svensk teknik och säkerhet finns Monc:s artikel om hur cyberattacker fungerar och digital säkerhet.

När svarta lådan sviker

Den svarta lådan är ett ovärderligt verktyg, men det finns tillfällen då den inte fungerat som förväntat. I vissa fall har inspelningar saknats, data förstörts, eller så har färdskrivaren aldrig återfunnits. Detta har försvårat utredningar och lämnat vissa olyckor delvis eller helt oförklarade. De två mest kända moderna exemplen är Jeju Air Flight 2216 och Malaysia Airlines Flight 370.

Jeju Air Flight 2216 (2024)

Jeju Air Flight 2216 kraschade den 29 december 2024 vid Muan International Airport i Sydkorea, på väg från Bangkok. Av 181 ombord omkom 179, vilket gör det till Sydkoreas dödligaste inhemska flygolycka. Planet, en Boeing 737-800, gjorde en buklandning utan utfällt landningsställ och kolliderade med en betongbarriär (en ILS-antennvall) i slutet av banan. Ett kritiskt problem var att både CVR och FDR slutade fungera ungefär fyra minuter före kraschen, vilket allvarligt försvårat utredningen.

Utredningen från sydkoreanska ARAIB har avslöjat flera bidragande faktorer. En fågelkollision med en flock kricka (en flyttand) skadade motorerna, och i juli 2025 rapporterade sydkoreanska medier att besättningen av misstag stängde av den relativt oskadda vänstra motorn istället för den svårt skadade högra. I januari 2026 framkom dessutom att forskare dragit slutsatsen att passagerarna skulle ha överlevt om ILS-antennvallen byggts enligt internationella säkerhetsriktlinjer, eftersom det var kollisionen med den massiva betongkonstruktionen som orsakade de flesta dödsfallen.

Malaysia Airlines Flight 370 (2014)

Malaysia Airlines Flight 370 (MH370) är historiens mest gåtfulla flygmysterium. Boeing 777-planet med 239 personer ombord försvann den 8 mars 2014 under en flygning från Kuala Lumpur till Peking. Transpondern slutade sända cirka 40 minuter in i flygningen, och militär radar spårade hur planet oväntat svängde västerut och försvann över Indiska oceanen. Trots att enstaka vrakdelar flutit i land har färdskrivaren och cockpit-inspelaren aldrig återfunnits, vilket gjort det omöjligt att fastställa exakt vad som hände.

Sökandet efter MH370 har varit ett av de mest omfattande i historien. Den senaste insatsen genomfördes av det amerikansk-brittiska marinrobotikföretaget Ocean Infinity under ett ”no-find, no-fee”-avtal värt 70 miljoner USD. Sökningen pågick mellan mars 2025 och 23 januari 2026, men avslutades enligt Ocean Infinitys officiella uttalande utan att flygplanet hittades. Företaget har sedan 2018 tillbringat 151 dagar till havs och kartlagt över 140 000 kvadratkilometer havsbotten. Förlusten av MH370 har drivit på utvecklingen mot realtidsöverföring av flygdata via satellit, så att kritisk information inte längre ska kunna försvinna tillsammans med ett flygplan.

Vanliga missförstånd om svarta lådan

Det finns flera vanliga missförstånd om hur den svarta lådan fungerar. Det första är att den alltid är lätt att hitta, vilket inte stämmer eftersom det ibland tar veckor, månader eller till och med år (eller som med MH370, aldrig). Det andra är att den spelar in video, vilket den vanligtvis inte gör, även om vissa moderna flygplan börjar experimentera med cockpitvideo. Det tredje är att piloter skulle kunna radera inspelningarna, vilket är omöjligt eftersom systemet är designat för att garantera utredningens integritet.

Ett fjärde missförstånd är att det bara finns en enda ”låda”. I verkligheten är det två separata enheter (CVR och FDR), som ofta är placerade i flygplanets bakre del eftersom det statistiskt är den del som oftast överlever en krasch bäst. Vissa moderna flygplan kombinerar dock båda funktionerna i kombinerade enheter.

Framtiden för den svarta lådan

Trots utvecklingen av alternativa tekniker kommer den svarta lådan sannolikt fortsätta spela en viktig roll inom flygsäkerheten. Kombinationen av robusthet, tillförlitlighet och noggrann dokumentation gör den ännu oersättlig. Framtiden innebär dock sannolikt ett ökat fokus på realtidsöverföring av flygdata via satellit, vilket skulle ge omedelbar tillgång till information även om den fysiska enheten förstörs eller försvinner. Detta drivs i hög grad av lärdomarna från MH370.

Andra utvecklingsområden inkluderar längre CVR-inspelningstider (25 timmar är nu standard för nya flygplan i EU), deployable recorders som lossnar från flygplanet vid en krasch och flyter på vattenytan, samt förbättrad dataanalys med artificiell intelligens. Den svarta lådan har revolutionerat flygsäkerheten och bidrar än idag till att rädda liv genom att ge värdefulla insikter efter olyckor, vilket gör kommersiellt flyg till ett av de säkraste transportsätten som finns.

Vanliga frågor om svarta lådan

Varför är svarta lådan orange?

Svarta lådan är klarorange med reflexdetaljer för att lätt kunna lokaliseras bland vrakdelar och i vatten efter en olycka. Namnet ”svart låda” kommer troligen från ingenjörsvärlden där en ”black box” betecknar en enhet vars inre processer är osynliga. Den orange färgen är praktisk, inte estetisk.

Vad består svarta lådan av?

Svarta lådan består av två separata enheter: Cockpit Voice Recorder (CVR) som spelar in ljud och samtal i cockpit, och Flight Data Recorder (FDR) som registrerar tekniska parametrar som höjd, hastighet, kurs och motorprestanda. Tillsammans ger de en komplett bild av en flygnings sista skeden.

Hur tålig är svarta lådan?

Svarta lådan måste klara en kollisionskraft på 3 400 g, temperaturer upp till 1 100 °C i minst 30 minuter, vattentryck på 6 000 meters djup samt frätande ämnen som bränsle och oljor. Den krockskyddade minnesenheten testas i verkliga försök där den skjuts in i väggar, bränns och sänks i vatten.

Vem uppfann svarta lådan?

Den moderna svarta lådan uppfanns på 1950-talet av australiensaren David Warren, som kombinerade ljudinspelning och dataregistrering. Warren drevs delvis av att han förlorat sin far i en flygolycka 1934. Hans innovation kallades ARL Flight Memory Unit och blev obligatorisk i kommersiella flygplan under 1960-talet.

Hur länge spelar svarta lådan in?

Traditionellt registrerade Cockpit Voice Recorder cirka två timmars ljud i en loop, men nyare regelverk från EASA kräver 25 timmars inspelning för nya flygplan. Flight Data Recorder lagrar minst 25 timmars data. Vid en olycka bevaras och skyddas automatiskt den senaste inspelningen.

Hur hittar man svarta lådan i havet?

Varje svart låda har en Underwater Locator Beacon (ULB) som aktiveras vid vattenkontakt och sänder ultraljudspulser på 37,5 kHz som kan lokaliseras med hydrofoner. Batteriet håller minst 30 dagar (vissa upp till 90 dagar efter Air France 447). Vid djuphavsolyckor kan sökandet ändå ta år.

Varför hittades aldrig MH370:s svarta låda?

Malaysia Airlines MH370 försvann 8 mars 2014 över Indiska oceanen och färdskrivaren har aldrig återfunnits trots omfattande sökinsatser. Den senaste sökningen av Ocean Infinity avslutades i januari 2026 utan resultat. Havets enorma djup och den osäkra kraschpositionen har gjort sökandet extremt svårt.

Kan piloter radera svarta lådan?

Nej, det är i praktiken omöjligt för piloter att manipulera eller radera den data och de ljud som registreras. Systemet är designat för att garantera utredningens integritet. Detta är ett vanligt missförstånd. Däremot skriver inspelningen normalt över sig själv i en loop under normal drift om ingen olycka inträffar.

Vem utreder flygolyckor i Sverige?

I Sverige utreds flygolyckor av Statens haverikommission (SHK), en statlig myndighet som grundades 1 juli 1978. SHK utreder allvarliga civila och militära olyckor till lands, till sjöss och i luften. Syftet är att förebygga framtida olyckor, inte att fördela skuld. Det mest kända fallet är Gottröra-haveriet 1991.

Spelar svarta lådan in video?

Vanligtvis inte. Den traditionella svarta lådan spelar in ljud (CVR) och tekniska data (FDR), men inte video. Vissa moderna flygplan börjar experimentera med cockpitvideo, men detta är ännu inte standard, delvis på grund av integritetsfrågor kring inspelning av piloter.

Sammanfattning

Den svarta lådan, vars korrekta benämning är färdskrivare, är en av flygsäkerhetens viktigaste komponenter trots att den i verkligheten är klarorange och inte svart. Den består av två enheter: Cockpit Voice Recorder (CVR) som spelar in cockpitljud och Flight Data Recorder (FDR) som registrerar över 1 000 tekniska parametrar. Uppfunnen på 1950-talet av australiensaren David Warren, blev den obligatorisk under 1960-talet och tål idag extrema påfrestningar: 3 400 g kollisionskraft, 1 100 °C i 30 minuter och 6 000 meters vattendjup. En Underwater Locator Beacon med minst 30 dagars batteritid hjälper till att lokalisera den efter havsolyckor.

Genom historien har svarta lådan avslöjat sanningen bakom stora katastrofer som Air France 447, Japan Airlines 123 och United Airlines 232, vilket lett till genomgripande säkerhetsförbättringar. I Sverige analyserade Statens haverikommission färdskrivaren efter Gottröra-haveriet 1991, där alla 129 ombord mirakulöst överlevde. Men tekniken har också sina gränser: Jeju Air 2216:s färdskrivare slutade fungera minuter före kraschen 2024, och MH370:s svarta låda har aldrig hittats trots att sökningen pågick fram till januari 2026. Dessa fall driver utvecklingen mot realtidsöverföring av flygdata via satellit. Den svarta lådan har revolutionerat flygsäkerheten och gjort kommersiellt flyg till ett av världens säkraste transportsätt.
