Så fungerar tekniken i en stirlingmotor

En stirlingmotor är en värmemotor som omvandlar temperaturskillnader till mekanisk rörelse genom att upprepat värma och kyla en innesluten gas i ett slutet system. Tekniken patenterades 1816 av den skotske prästen Robert Stirling och har en teoretisk verkningsgrad lika hög som den ideala Carnot-cykeln. I praktiken ligger den elektriska verkningsgraden på 10 till 25 procent, men i kraftvärmedrift kan upp till 90 procent av energin tas tillvara om spillvärmen används för uppvärmning. Här är hela förklaringen av hur en stirlingmotor fungerar, vad den verkligen klarar, varför svenska ubåtar använder den, och varför den trots sina fördelar aldrig blivit en mainstream-lösning för villor.

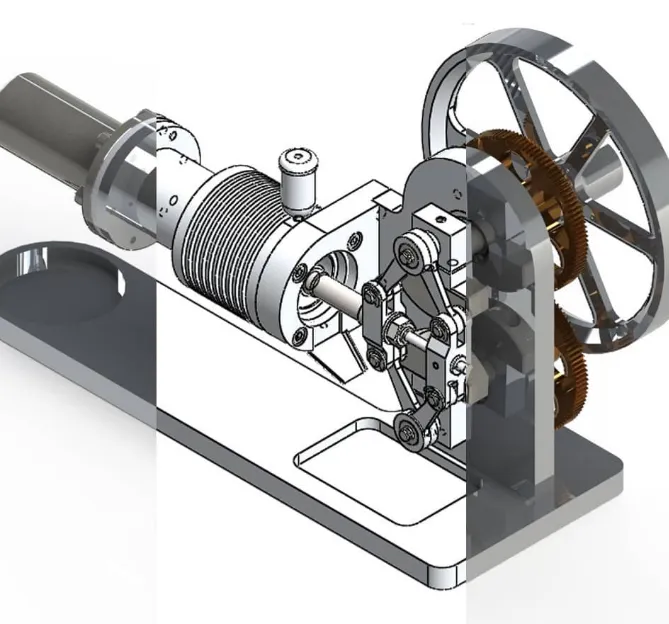

Hur fungerar en stirlingmotor?

Frågan hur fungerar en stirlingmotor besvaras enklast så här: en innesluten arbetsgas värms och kyls upprepade gånger, vilket får gasen att expandera och kontrahera. Denna volymförändring driver en eller flera kolvar som i sin tur kan driva en generator. Till skillnad från en bensin- eller dieselmotor, där bränslet förbränns inuti cylindern (intern förbränning), tillförs värmen i en stirlingmotor utifrån (extern förbränning). Det är just därför stirlingmotorn kan drivas av nästan vilken värmekälla som helst: ved, pellets, gas, solvärme eller industriell spillvärme.

Arbetsgasen, vanligtvis helium eller väte eftersom dessa har goda värmeöverföringsegenskaper, cirkulerar i ett helt slutet system. Gasen förbrukas aldrig, utan samma gasmängd används om och om igen. En central komponent är regeneratorn, en värmeväxlare som tillfälligt lagrar värme mellan cyklerna. Regeneratorn är stirlingmotorns viktigaste innovation eftersom den återvinner värme som annars skulle gå förlorad, vilket är det som teoretiskt låter stirlingcykeln nå Carnot-verkningsgrad.

Stirlingcykelns fyra steg

Stirlingcykeln består av fyra termodynamiska steg som upprepas kontinuerligt. Enligt termodynamisk litteratur sammanställd av ScienceDirect är det två isoterma (konstant temperatur) och två isokora (konstant volym) processer.

För att motorn ska gå kontinuerligt krävs att den heta sidan ständigt tillförs värme och att den kalla sidan kyls. Utan en temperaturskillnad mellan sidorna stannar motorn. Ju större temperaturskillnaden är mellan den heta och kalla sidan, desto högre blir verkningsgraden, exakt enligt samma princip som styr Carnot-cykeln.

Vad är stirlingmotorns verkliga verkningsgrad?

Detta är den enskilt viktigaste punkten att förstå, och samtidigt den som oftast framställs felaktigt. Stirlingmotorns verkningsgrad anges ibland som ”över 90 procent”, men det är vilseledande om man inte förklarar vad siffran avser. Det finns två helt olika sätt att mäta verkningsgrad.

Den elektriska verkningsgraden, alltså hur stor andel av den tillförda värmeenergin som blir elektricitet, ligger för verkliga stirlingmotorer på cirka 10 till 25 procent. Enligt termodynamisk forskning rapporterar uppmätta prototyper oftast runt 20 procent elektrisk verkningsgrad, ibland lägre. Den teoretiska gränsen är Carnot-verkningsgraden, men i praktiken når ingen verklig motor dit på grund av friktion, värmeläckage och icke-ideala processer.

Den totala energiåtervinningen, där man räknar in både elen och den spillvärme som kan användas för uppvärmning, kan däremot nå upp till 90 procent i en så kallad kraftvärmelösning. Det är denna siffra som ofta citeras utan förklaring. Skillnaden är avgörande: en stirlingmotor som ska producera mest el är inte särskilt effektiv, men en stirlingmotor som producerar el och vars spillvärme värmer ett hus utnyttjar nästan all energi.

Stirlingmotor för elproduktion: vad är realistiskt?

Stirlingmotor elproduktion är ett av de vanligaste användningsområdena folk frågar om, men förväntningarna behöver justeras mot verkligheten. En stirlingmotor producerar el genom att den mekaniska rörelsen från den expanderande och kontraherande gasen driver en generator. Problemet är att endast 10-25 procent av den tillförda värmeenergin blir el, resten blir värme.

För ren elproduktion är stirlingmotorn därför sällan ett konkurrenskraftigt val jämfört med solceller, som direkt omvandlar solljus till el utan mellanliggande värmesteg. Stirlingmotorns styrka inom elproduktion ligger istället i situationer där man samtidigt behöver värme, eller där man behöver el oberoende av väder och elnät. Ett exempel är en avskild stuga utan nätanslutning, där en vedeldad stirlingmotor kan ge både värme och en mindre mängd el under vinterhalvåret. För en normalstor villa med en årlig elförbrukning på cirka 20 000 kWh skulle en liten stirlingmotor på några kW endast täcka en bråkdel av elbehovet om den inte körs kontinuerligt på full effekt, vilket sällan är praktiskt eller ekonomiskt.

Stirlingmotor säljes: vad du bör veta innan du köper

Söker man på ”stirlingmotor säljes” hittar man allt från små demonstrationsmodeller för några hundra kronor till storskaliga system. Det är viktigt att skilja på tre helt olika kategorier av produkter som alla kallas stirlingmotor.

Den första kategorin är leksaks- och demonstrationsmodeller, små stirlingmotorer som drivs av en kopp varmt kaffe eller en värmeljuslåga. Dessa kostar 300 till 2 000 kronor och är pedagogiska men producerar ingen användbar el. Den andra kategorin är industriella och militära system, som de i svenska ubåtar, vilka inte säljs till privatpersoner. Den tredje kategorin är hushållsaggregat för el och värme, där priserna historiskt legat på 100 000 kronor och uppåt.

För den tredje kategorin gäller stor försiktighet. Som Inresol-historien visar har den svenska marknaden för hushållsstirlingmotorer en dokumenterad historia av oinfriade löften och förskottsbetalningar för produkter som aldrig levererades fungerande. Innan du köper en stirlingmotor för hemmabruk: kontrollera att tillverkaren faktiskt levererar fungerande produkter i drift, begär referenser från installerade anläggningar, och betala aldrig hela summan i förskott. Jämför också alltid med vad en likvärdig investering i solceller och batteri skulle ge, eftersom det i de flesta fall är ett mer beprövat och kostnadseffektivt alternativ.

Robert Stirling och teknikens historia

Stirlingmotorn uppfanns 1816 av Robert Stirling, en skotsk präst och uppfinnare. Hans ursprungliga motivation var delvis säkerhet: tidens ångmaskiner exploderade regelbundet på grund av högt tryck och bristfälliga material, med dödsfall som följd. Stirlings motor arbetade vid lägre tryck och ansågs säkrare. Under 1800-talet användes stirlingmotorer i mindre industriella tillämpningar, men de slogs snabbt ut av allt effektivare ång- och förbränningsmotorer.

Tekniken har sedan dess haft flera renässanser. På 1900-talet investerade Philips stort i stirlingteknik, och under senare decennier har den fått förnyat intresse för specialtillämpningar där dess unika egenskaper, tyst drift och bränsleflexibilitet, är värdefulla. Trots sin ålder på över 200 år är grundprincipen oförändrad: en sluten gascykel driven av extern värme.

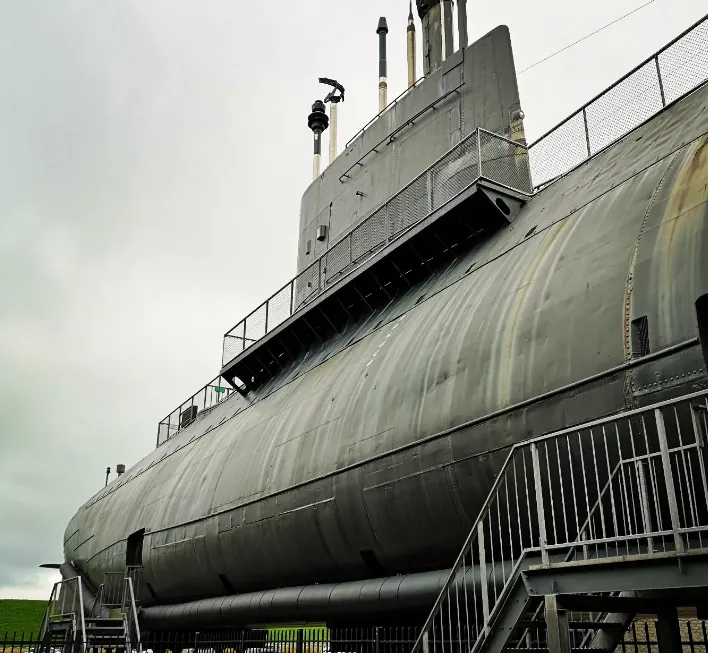

Stirlingmotor i svenska ubåtar

Den mest framgångsrika storskaliga tillämpningen av stirlingmotorn i Sverige finns inom marinen. Sedan 1990-talet använder svenska ubåtar av Gotland-klass stirlingmotorer som en del av sitt luftoberoende framdrivningssystem, så kallat AIP (Air Independent Propulsion). Tekniken utvecklades av Kockums (idag Saab Kockums) och är en av anledningarna till att svenska ubåtar anses vara bland världens tystaste och svåruppt äckta.

I en konventionell dieselelektrisk ubåt måste fartyget regelbundet gå upp nära ytan för att köra dieselmotorerna och ladda batterierna, vilket gör den sårbar för upptäckt. Med stirlingmotorer kan ubåten istället ligga kvar under ytan i veckor. Stirlingmotorn drivs då av flytande syre och dieselbränsle i en sluten process, och eftersom motorn har få rörliga delar och inga explosioner blir den extremt tystgående. Ubåtsteknik är ett område där tekniska val handlar om liv och död, vilket den tragiska Titan-ubåtsolyckan visade. Gotland-klassens efterföljare, Blekinge-klassen (A26), använder en vidareutvecklad version av samma stirlingteknik.

Varför fungerar stirlingmotorn så bra i ubåtar?

Stirlingmotorns egenskaper passar ubåtsdrift nästan perfekt, vilket förklarar varför just denna tillämpning blivit en kommersiell framgång medan villatillämpningar inte har det.

• Extremt tyst drift: Inga explosioner som i en dieselmotor, vilket gör ubåten svår att upptäcka med passiv sonar.
• Lång uthållighet under vatten: Ubåten kan stanna nere i veckor utan att gå upp för att ladda batterier.
• Sluten process: Motorn behöver inget luftintag, vilket är hela poängen med luftoberoende framdrivning.
• Få rörliga delar: Lägre underhållsbehov och färre felkällor i en miljö där reparationer är svåra.

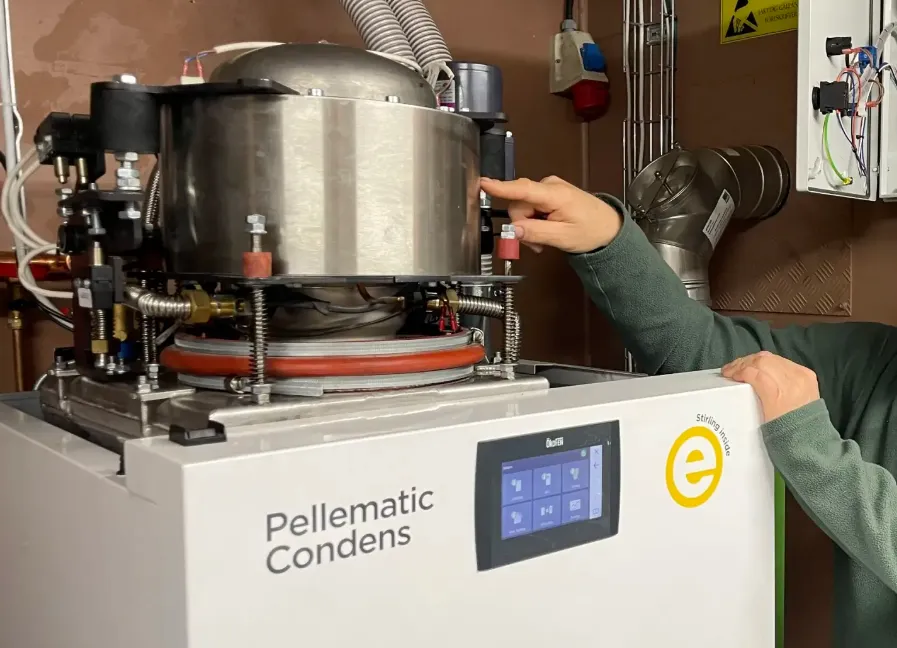

Stirlingmotor för villor: löftet och verkligheten

Idén om en pelletsdriven stirlingmotor som gör villaägare självförsörjande på el och värme har funnits länge och fått stor uppmärksamhet i Sverige. Det mest kända exemplet är Gävleföretaget Inresol, som omkring 2018 marknadsförde en pelletsdriven stirlingmotor (modell V2-6TRX) som skulle ge cirka 5 kW el och 12 kW värme och göra hushåll självförsörjande.

Verkligheten blev en varningssaga. Enligt branschtidningen VVS-Forum tog många kunder emot erbjudandet och förskottsbetalade, men produkterna levererades aldrig i fungerande skick. Inresol hamnade i likviditetskris sommaren 2018 (749 kronor kvar i kassan, 42 miljoner i skulder), genomgick rekonstruktion och försattes slutligen i konkurs i mars 2019. Den utlovade effekten uppnåddes aldrig i de exemplar som levererats för test. Detta är viktigt att känna till för alla som överväger att investera i en stirlingmotor för hemmabruk: marknaden har en historia av oinfriade löften.

Tekniska begränsningar för villabruk

Bortsett från enskilda företags problem finns det grundläggande tekniska skäl till varför stirlingmotorn är svår att använda effektivt i en villa.

Det betyder inte att tekniken är värdelös för hemmabruk. I ett hus med vattenburen värme och stort uppvärmningsbehov kan en stirlingmotor i kraftvärmedrift vara meningsfull, eftersom spillvärmen då kommer till nytta. Men förväntningen att en villa enkelt blir helt självförsörjande på el genom en pelletsdriven stirlingmotor är i praktiken orealistisk med dagens teknik och priser.

Stirlingmotor i kombination med solenergi

En mer realistisk användning av stirlingteknik i hemmet är som komplement till en solcellsanläggning, inte som ersättning. På sommaren producerar solcellerna mest el, medan en stirlingmotor teoretiskt kan bidra under vinterns mörka månader när solelen är låg och uppvärmningsbehovet samtidigt är störst. Eftersom stirlingmotorns spillvärme då kommer till användning blir totalverkningsgraden god just under uppvärmningssäsongen.

I praktiken väljer de flesta som vill minska sitt elnätsberoende dock solceller plus batterilagring, eftersom den lösningen är billigare, mer beprövad och har ett betydligt bättre utbyggt nät av installatörer och service i Sverige. För den som vill börja smått med egenproducerad el kan ett balkongkraftverk vara en enklare väg in än en stirlingmotor. Stirlingmotorn förblir en nischlösning för specialfall snarare än ett mainstream-alternativ.

För- och nackdelar med stirlingmotorn

En balanserad bedömning av stirlingmotorn kräver att man väger dess genuina styrkor mot dess reella begränsningar.

Varför slog stirlingmotorn aldrig igenom brett?

Stirlingmotorn har funnits i över 200 år och har genuina tekniska fördelar, men har ändå aldrig blivit en mainstream-teknik för el- och värmeproduktion i hem. Förklaringen är inte konspiration utan en kombination av nyktra tekniska och ekonomiska faktorer.

Den viktigaste orsaken är den låga elektriska verkningsgraden i kombination med hög tillverkningskostnad. Stirlingmotorer kräver precisionskomponenter och specialmaterial för att hantera de täta gaserna och temperaturväxlingarna, vilket gör dem dyra. Samtidigt har konkurrerande teknik, framför allt solceller och batterilagring, blivit dramatiskt billigare och enklare under 2010- och 2020-talen. För en villaägare som vill minska sitt elnätsberoende är solceller plus batteri i de flesta fall ett enklare och mer kostnadseffektivt val.

Den tröga regleringen är ett annat problem. En stirlingmotor tar tid att komma upp i full effekt och kan inte snabbt anpassa sin produktion efter hushållets varierande elbehov, till skillnad från till exempel en dieselgenerator. Slutligen har flera försök att kommersialisera tekniken, som Inresol, misslyckats ekonomiskt, vilket minskat förtroendet och investeringsviljan. Det finns inga belägg för att tekniken aktivt motarbetas, däremot tydliga tekniska och marknadsmässiga skäl till att den förblivit en nischlösning.

Vanliga frågor om stirlingmotorn

Hur fungerar en stirlingmotor?

En stirlingmotor fungerar genom att en innesluten gas (oftast helium eller väte) upprepat värms och kyls i ett slutet system, vilket får gasen att expandera och kontrahera och driva en kolv. Värmen tillförs utifrån (extern förbränning), vilket gör att motorn kan drivas av ved, pellets, gas, solvärme eller spillvärme.

Vad är stirlingmotorns verkningsgrad?

Den elektriska verkningsgraden för verkliga stirlingmotorer är cirka 10-25 procent. Den teoretiska gränsen är lika med Carnot-cykeln, men nås aldrig i praktiken. I kraftvärmedrift, där spillvärmen används för uppvärmning, kan den totala energiåtervinningen nå upp till 90 procent.

Vem uppfann stirlingmotorn?

Stirlingmotorn uppfanns 1816 av Robert Stirling, en skotsk präst och uppfinnare. Han utvecklade den delvis som ett säkrare alternativ till tidens ångmaskiner, som ofta exploderade på grund av högt tryck och bristfälliga material.

Varför använder svenska ubåtar stirlingmotorer?

Svenska ubåtar av Gotland- och Blekinge-klass använder stirlingmotorer i sitt luftoberoende framdrivningssystem (AIP). Motorn är extremt tyst, behöver inget luftintag och låter ubåten ligga kvar under ytan i veckor utan att gå upp för att ladda batterier, vilket gör den mycket svår att upptäcka.

Kan en stirlingmotor göra en villa självförsörjande?

I praktiken är det svårt med dagens teknik. Den elektriska verkningsgraden är låg (10-25 procent) och enheterna är dyra. I ett hus med vattenburen värme kan en stirlingmotor i kraftvärmedrift vara meningsfull, men förväntningen att enkelt bli helt självförsörjande på el är orealistisk. Solceller plus batteri är oftast ett billigare och mer beprövat val.

Vad hände med Inresol?

Gävleföretaget Inresol marknadsförde omkring 2018 en pelletsdriven stirlingmotor för villor. Många kunder förskottsbetalade men fick aldrig fungerande produkter. Företaget hamnade i likviditetskris sommaren 2018, genomgick rekonstruktion och försattes i konkurs i mars 2019. Detta är en viktig varningssaga för den som överväger att köpa en stirlingmotor för hemmabruk.

Vilka bränslen kan en stirlingmotor drivas av?

Eftersom värmen tillförs utifrån kan en stirlingmotor drivas av nästan vilken värmekälla som helst: ved, pellets, flis, gas, biogas, biodiesel, solvärme eller industriell spillvärme. Denna bränsleflexibilitet är en av teknikens största styrkor.

Vad är skillnaden mellan en stirlingmotor och en vanlig motor?

I en vanlig bensin- eller dieselmotor förbränns bränslet inuti cylindern (intern förbränning) och avgaserna byts ut varje cykel. I en stirlingmotor tillförs värmen utifrån (extern förbränning) och samma gasmängd används om och om igen i ett slutet system. Stirlingmotorn är därför tystare och bränsleflexibel men trögare att reglera.

Var kan man köpa en stirlingmotor?

Små demonstrationsmodeller säljs av hobbybutiker och näthandlare för 300-2 000 kronor. Hushållsaggregat för el och värme har historiskt sålts av specialiserade svenska företag för 100 000 kronor och uppåt, men marknaden har en historia av oinfriade löften (se Inresol). Köp aldrig en dyr hushållsstirlingmotor utan att verifiera fungerande referensanläggningar och undvik full förskottsbetalning.

Sammanfattning

Stirlingmotorn är en över 200 år gammal teknik som omvandlar värme till rörelse genom en sluten gascykel med extern värmetillförsel. Den uppfanns 1816 av Robert Stirling och bygger på fyra termodynamiska steg som teoretiskt kan nå Carnot-verkningsgrad. I verkligheten är den elektriska verkningsgraden dock bara 10-25 procent, medan den totala energiåtervinningen i kraftvärmedrift kan nå 90 procent om spillvärmen används.

Teknikens stora kommersiella framgång är de svenska Gotland- och Blekinge-klassubåtarna, där den tysta, luftoberoende driften ger en avgörande militär fördel. För villabruk har tekniken däremot inte slagit igenom, främst på grund av låg elektrisk verkningsgrad, hög kostnad och konkurrens från billigare solceller och batterier. Inresol-konkursen 2019 är en viktig påminnelse om att vara källkritisk mot löften om självförsörjning. Stirlingmotorn förblir en fascinerande och i vissa nischer oöverträffad teknik, men den är ingen mirakellösning för det vanliga hushållets energibehov.
